Глава I. Клиническая анатомия носа, придаточных пазух и глазницы

Анатомия носа (наружный нос и носовая полость)

Наружный нос состоит из хрящевой (мобильной) части и костного скелета, образованного в верхнем отделе носовыми отростками (processes nasales) лобной кости и носовыми костями, к которым снизу и сбоку примыкают лобные отростки верхнечелюстной кости.

Хрящевая часть составлена из ряда хрящей (парные треугольные и крыльные хрящи, а также сесамовидные, варьирующие в отношении как числа, так и величины).

Треугольный боковой хрящ (cartilago triangularis) медиальной стороной расположен параллельно спинке носа; нижняя часть сливается с хрящевой частью перегородки носа. Задняя часть треугольного хряща достигает нижнего края носовой кости, а нижняя его сторона граничит с верхним краем крыльного хряща.

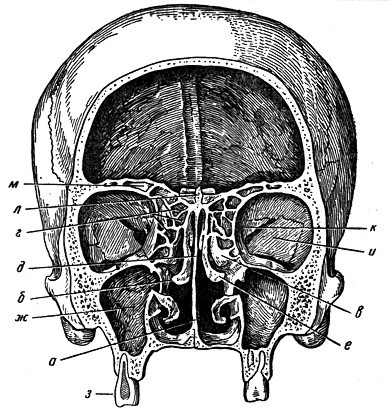

Рис. 1. Костный скелет носовой полости; передние отделы. Вид спереди (по В. П. Воробьеву).

Крыльные хрящи (cartilagines alares) обеих сторон, соприкасаясь по средней линии, образуют кончик носа и принимают участие в образовании твердой основы крыла носа, ограничивая носовые отверстия - ноздри (nares) каждой стороны.

Хрящи соединяются друг с другом фиброзной тканью.

Мышцы наружного носа расположены в области носовых крыльев и служат для расширения входа в нос (mm. levatores alae nasi) и сужения носовых отверстий (mm. compressores nasi et depressores alae nasi).

Кровоснабжение наружного носа осуществляется через ветви наружной и внутренней челюстных артерий, а именно a. dorsalis nasi (из a. ophthalmica - система внутренней сонной артерии), анастомозирующей с a. angularis, ветвью a. maxillaris externa (система наружной сонной артерии), а также из a. septi mobilis nasi (из a. labialis).

Кровь из вен наружного носа оттекает к передней лицевой вене. Венозная система наружного носа тесно связана с венозной системой слизистой оболочки носовой полости.

Лимфатическая система связана с подчелюстными и передними околоушными железами.

Двигательная иннервация наружного носа осуществляется веточками лицевого нерва, а чувствительные волокна идут из решетчатого нерва (от n. ophthalmicus I ветви тройничного нерва) и нижне-орбитального (от n. maxillaris - II ветви тройничного нерва) нерва к хрящевой части наружного носа и от верхне- и нижне-орбитального нервов к костному скелету носа.

Носовая полость располагается между глазницами, полостью рта и передней черепной ямкой (рис. 1). Спереди она сообщается через передние носовые отверстия с наружной поверхностью лица, а сзади - через хоаны с верхним отделом глотки (носоглоткой). Перегородкой носа носовая полость делится на две несообщающиеся половины (правую и левую), каждая из которых имеет наружное отверстие и хоану (рис. 2).

Преддверие полости носа (vestibulum nasi). Кожа, покрывающая наружный нос, подвертывается внутрь и на протяжении всего преддверия сохраняет свои свойства; она покрыта значительным количеством волосков (vibrissae), особенно у мужчин пожилого возраста. Волоски являются в известной степени фильтром, задерживающим крупные частицы пыли, но в ряде случаев они могут стать источником развития фурункулов, так как в луковицах волосков гнездятся стафилококки.

Вход в костный отдел носа (apertura piriformis) имеет грушевидную форму, края которого образованы лобными отростками верхней челюсти и нижними краями обеих носовых костей.

Собственно носовая полость, являясь продолжением канала преддверия носа, ограничена костным скелетом и покрыта слизистой оболочкой. Она, помимо носоглотки, сообщается с придаточными полостями носа и через foramen sphenopalatinum - с крылонебной ямкой, а также со слезноносовым каналом и через него с конъюнктивальным мешком.

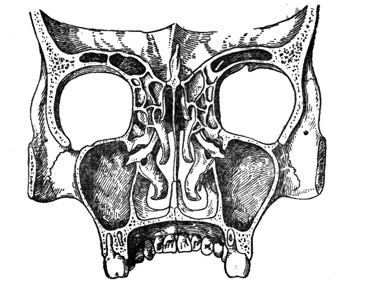

Рис. 2. Костный скелет носовой полости сзади (фронтальный распил через передние отделы скуловых дуг).

Канал каждой половины носовой полости ограничен четырьмя стенками: внутренней (общей для обеих половин), наружной, верхней (крыша) и нижней (дно).

Внутренней, или медиальной, стенкой является носовая перегородка. Она состоит из свисающей книзу перпендикулярной пластинки (lamina perpendicularis ossis ethmoidalis; рис. 1, д, рис. 2), дополненной книзу и кзади сошником (vomer; рис. 3, б), а кпереди - четырехугольным хрящом, который на границе носовой полости и преддверия переходит в кожную часть перегородки. Последние два отдела составляют подвижную часть носовой перегородки в противоположность неподвижному костному ее отделу (задняя часть перегородки). Наружная стенка носовой полости, общая с внутренней стенкой верхнечелюстной пазухи, является самой сложной по анатомическому строению. Знакомство с топографической анатомией латеральной стенки носовой полости обязательно не только для ринолога, но и для офталмолога, так как здесь проходит слезноносовой канал.

Наружная стенка (рис. 4 и 5) образована носовой костью, носовой (медиальной) поверхностью тела верхнечелюстной кости с ее лобным отростком, слезной костью, решетчатой костью (с ее верхней и средней носовыми раковинами, bulla ethmoidalis et processus uncinatus), вертикальной пластинкой небной кости и крыловидным отростком клиновидной кости, принимающим участие в образовании хоаны. Кроме верхней и средней носовых раковин (рис. 4, о и н), принадлежащих решетчатой кости, на наружной стенке носа имеется нижняя носовая раковина (рис. 4, д), являющаяся самостоятельной костью (os turbinale). Она прикрепляется своим верхним краем спереди к линейному выступу (crista turbinalis; рис. 3, е) на лобном отростке верхней челюсти, а сзади - к гребешку небной кости. Под сводом нижней раковины открывается выходное отверстие слезноносового канала (рис. 5, з).

Когда в передний конец средней раковины заходит одна из передних клеток решетчатого лабиринта, то эта раковина приобретает форму раздутого пузыря (concha bullosa).

Соответственно трем раковинам различают три носовых хода: нижний (пространство между нижней носовой раковиной и дном носовой полости), средний (между средней и нижней носовыми раковинами) и верхний (над средней раковиной) (рис. 4, к, л, м).

Область, ограниченная с медиальной стороны перегородкой носа, а с наружной - раковинами, носит название общего носового хода (meatus nasi communis). Ее принято делить на два отдела: верхний (regio olfactoria) и нижний (regio respiratoria).

В клинико-диагностическом отношении самым важным участком наружной стенки носовой полости является средний носовой ход (рис. 4, л), в который открываются выводные отверстия верхнечелюстной и лобной полостей, а также передних и отчасти средних клеток решетчатого лабиринта.

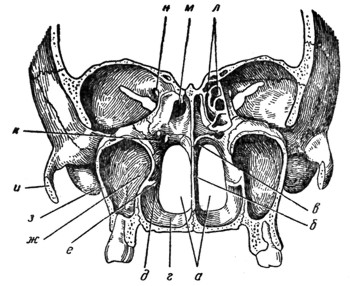

Рис. 3. Костный скелет носовой полости, задние отделы. Фронтальный распил через височные отростки скуловых костей (по В. П. Воробьеву).
а - хоаны; б - сошник; в - крылья сошника; г - горизонтальная пластинка небной кости; д - вертикальная пластинка небной кости; е - crista turbinalis; ж - верхнечелюстная пазуха; з - сосцевидный отросток; и - скуловой отросток височной кости (отпилен); к - foramen sphenopalatinum; л - клетки решетчатого лабиринта; м - отверстие основной пазухи; к - отверстие зрительного нерва.

На мацерированном черепе этот участок соответствует hiatus maxillaris, значительно суженному, так как он прикрыт костными образованиями (крючковидный отросток - proc. uncinatus решетчатой кости, отростки нижней носовой раковины). Места, лишенные кости, затянуты родничками (фонтанели), т. е. дупликатурой сросшихся слоев слизистой оболочки носовой и верхнечелюстной полостей. Обычно имеется две фонтанели, из которых задняя ограничена решетчатым отростком, задним концом крючковидного отростка и перпендикулярной пластинкой небной кости, а передняя расположена между крючковидным отростком, нижней раковиной и ее решетчатым отростком.

На свежем препарате после удаления средней носовой раковины или части ее видна щель полулунной или серповидной формы (hiatus semilunaris; рис. 5, в), впервые описанная Н. И. Пироговым и названная им semicanalis obliquus.

Она ограничена спереди и снизу упомянутым выше крючковидным отростком решетчатой кости (рис. 5, г) с отходящими от него книзу и кзади костными выступами, а сзади и сверху - выпуклостью (костным пузырем) одной из клеток решетчатого лабиринта (bulla ethmoidalis; рис. 5, д). Небольшие щели между отдельными выступами крючковидного отростка ведут в верхнечелюстную пазуху, а на свежем препарате они затянуты дупликатурой слизистой оболочки. Лишь задняя часть полулунной щели остается свободной от слизистой .оболочки и является постоянным отверстием верхнечелюстной пазухи (ostium maxillare). В заднем отделе полулунной щели имеется расширение, которое суживается по направлению к верхнечелюстной полости в виде воронки (infundibulum), на дне которой и находится выводное отверстие верхнечелюстной пазухи (ostium maxillare).

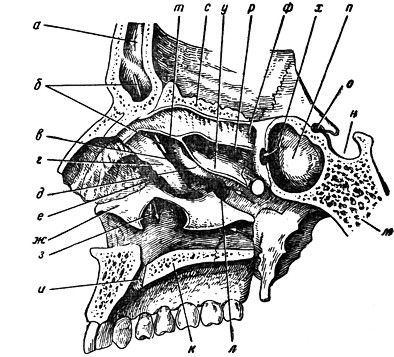

Рис. 4. Наружная стенка скелета носовой полости (по В. П. Воробьеву).
а - лобная пазуха; б - носовя кость; в - spina frontalis; г - слезная кость; д - нижняя носовая раковина; е - canalis incisivus; ж - альвеолярный отросток; з - crista galli; и - небный отросток верхнечелюстной кости; к - нижний носовой ход; л-средний носовой ход; м - верхний носовой ход; н - средняя носовая раковина; о - верхняя носовая раковина; п - основная полость; р - foramen sphenopalatinura; с - отверстие основной пазухи.

Наряду с постоянным отверстием, нередко можно видеть добавочное отверстие верхнечелюстной пазухи (ostium maxillare accessorium), также открывающееся в средний носовой ход.

В передне-верхнюю часть полулунной щели открывается выводное отверстие лобной полости (ductus naso-frontalis; рис. 5, б).

Передние и часть задних клеток решетчатого лабиринта обычно открываются на передней и задней стенке полулунной щели, а также в углу между bulla ethmoidalis и средней носовой раковиной. Иногда вблизи выводного отверстия лобной пазухи открывается одна из передних клеток решетчатого лабиринта.

На вопросе о вариантах расположения выводных протоков придаточных полостей в среднем носовом ходе мы остановимся, когда будет итти речь об анатомии пазух.

При эмпиеме передних пазух, а именно верхнечелюстной и лобной пазух, а также передних и части средних клеток решетчатого лабиринта, гной через указанные выше выводные протоки стекает и накапливается в углублении полулунной щели. Пользуясь риноскопией, можно в таких случаях обнаружить гной в среднем носовом ходе.

Задние и часть средних клеток решетчатого лабиринта, а также основная полость открываются своими выводными отверстиями в верхний носовой ход и в углубление, находящееся между поверхностью тела клиновидной кости и верхней носовой раковиной (recessus spheno-ethmoidalis). Наличие гноя, обнаруживаемого при задней риноскопии, всегда указывает на гнойный процесс в задних придаточных полостях носа.

Рис. 5. Наружная стенка скелета носовой полости (после удаления верхней, средней и части нижней носовой раковины) (по В. П. Воробьеву).
а - лобная пазуха; б - зонд из лобной полости выступает в просвете полулунной щели; в - semicanalis obliquus (hiatus semilunaris); г - proc. uncinatus ossis ethmoidalis; д - bulla ethmoidalis; e - os lacrimale; ж - нижняя носовая раковина; з - зонд в слезноносовом канале; и - canalis incisivus; к - небный отросток верхнечелюстной кости; л - верхнечелюстная пазуха; м - тело основной кости; к - турецкое седло; о - отверстие зрительного нерва; п - основная пазуха; р - отверстие задних ячеек решетчатого лабиринта; с - ситовидная, или продырявленная, пластинка; т - отверстие передних клеток решетчатого лабиринта; у - средняя носовая раковина (отрезана); ф - верхняя носовая раковина (отрезана); х - отверстие основной полости.

Верхнюю стенку носовой полости в основном образует ситовидная, или продырявленная, пластинка (lamina cribrosa), дополненная спереди лобными и носовыми костями, лобными отростками верхней челюсти, а сзади - передней стенкой основной полости. Ситовидная, или продырявленная, пластинка (рис. 5, с) пронизана большим количеством отверстий, куда проходят fila olfactoria, волокна обонятельного нерва проникают в обонятельную луковицу (bulbus olfactorius) соответствующей половины носа, которая лежит на черепной поверхности ситовидной пластинки, латеральнее петушьего гребешка. Через отверстия ситовидной пластинки из носа в полости черепа проникают также передняя решетчатая артерия и одноименные вены и нерв.

Нижняя стенка полости носа образована небными отростками верхней челюсти (рис. 2), дополненными кзади горизонтальными пластинками небной кости (рис. 3, г), и вогнута во фронтальной и сагиттальной плоскости.

Слизистая оболочка, покрывающая дыхательную область носа, от преддверия и до обонятельной области покрыта многослойным цилиндрическим мерцательным эпителием. Слизистая оболочка обонятельной области, которая простирается на поверхность верхней раковины, верхнюю часть средней раковины и соответствующую этим участкам часть носовой перегородки, выстлана специальным обонятельным эпителием, который состоит из клеток двух родов: обонятельных и опорных. Обонятельные клетки являются периферическими нервными рецепторами обонятельного анализатора. Центральные отростки обонятельных клеток, отходящие от дна колбы, образуют обонятельные волокна (fila olfactoria) в отверстиях ситовидной пластинки, через которые они проникают, направляясь к обонятельному нерву.

Артерии носовой полости отходят от общей и наружной сонных артерий.

Артериальное питание обеспечивается a. sphenopalatina от a. maxillaris interna - VIII ветви наружной сонной артерии, вступающей из fossa pterygopalatina в полость носа через foramen sphenopalatinum и распадающейся здесь на аа. nasales posteriores с ветвями (a. nasalis posterior lateralis et a. nasalis posterior septi nasi) и на a. nasopalatina. Через указанные ветви снабжаются артериальной кровью нижние, средние и верхние носовые раковины, соответствующие им носовые ходы, а также часть носовой перегородки.

Верхняя часть наружной стенки носа и частично перегородка получают кровь из передней и задней решетчатых артерий, которые являются ветвями a. ophthalmica.

Вены носовой полости повторяют ход одноименных артерий. Большое количество венозных сплетений связывает вены носовой полости с венами глазницы, черепа, лица и глотки.

В патологии воспалительных заболеваний глазницы большое значение имеет связь передних и задних решетчатых вен с венами орбиты, а через глазничные вены осуществляется связь с пещеристым синусом. Одна из ветвей передней решетчатой вены, проникающей через ситовидную пластинку в полость черепа, связывает носовую полость, а вместе с ней и глазницу с венозным сплетением мягкой мозговой оболочки.

Лимфатическая система полости носа состоит из поверхностного и глубокого слоев сосудов, которые связаны с субдуральным и подпаутинным пространством мозговых оболочек.

Чувствительная иннервация носовой полости осуществляется II ветвью тройничного нерва, а также за счет ganglion sphenopalatinum.

От I ветви тройничного нерва (n. ophthalmicus и ее ветви n. nasociliaris) к носовой полости направляются nn. ethmoidales anterior et posterior, а также rr. nasales mediales et laterales.

От II ветви тройничного нерва (n. maxillaris) отходят к носовой полости ветви n. infraorbitalis - rr. nasales externi et interni.

От обонятельного эпителия слизистой оболочки носовой полости нервные волокна (fila olfactoria) каждой стороны идут через отверстия в ситовидной пластинке к обонятельной луковице и дальше в составе tractus olfactorius et trigonum olfactorium, образуя общий ствол, достигают сначала подкорковых центров обоняния в сером веществе, а затем мозговой коры (gyrum hippocampus et gyrus subcallosus).

Связь иннервации носовой полости и глаза обеспечивается через п. nasociliaris et ganglion nasociliare.

Симпатическая иннервация стоит в связи с верхним шейным симпатическим узлом. Симпатические волокна, происходящие из plexus caroticus, направляются в гассеров узел, а оттуда в составе n. ophthalmicus и n. maxillaris (I и II ветви тройничного нерва) проникают в полость носа, придаточные пазухи и глазницу. Основная масса волокон идет в составе n. maxillaris через крылонебный узел (ganglion spheno-palatinum), в котором они не прерываются, а затем разветвляются в полости носа и в придаточных пазухах. Меньшая часть волокон (передние и задние решетчатые нервы - ветви n. ophthalmicus) проникает в нос через соответствующие отверстия на внутренней стенке глазницы.

Парасимпатические волокна, начинаясь в соответствующих центрах продолговатого мозга, входят в состав лицевого нерва и по n. petrosus major достигают крылонебного узла, где они прерываются, а затем в виде постганглионарных волокон достигают носовой полости и глазницы.

Из приведенных выше данных следует, что между носовой полостью, ее придаточными пазухами и глазницей имеется тесная нервная связь, которая осуществляется за счет тригеминальной симпатической и парасимпатической иннервации через ganglion cervicalis superior, ganglion Gasseri, ganglion, ciliaris (в глазнице) и ganglion sphenopalatinum (в носу).
